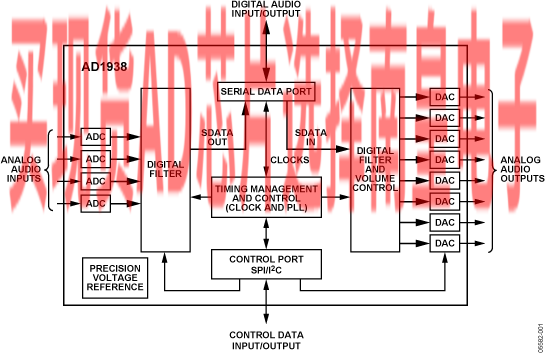

AD1938是一款高性能、单芯片编解码器，内置4个输入模数转换器(ADC)和8个单端输出数模转换器(DAC)，采用ADI公司的多位sigma-delta (Σ-Δ) 专利架构。它具有一个SPI端口，微控制器利用该端口可以调整音量和许多其它参数。

AD1938采用3.3 V数字电源和模拟电源供电，并提供48引脚（单端输出）LQFP封装。该系列还包括差分DAC输出和 I2C® 控制端口产品。

AD1938设计用于低电磁辐射(EMI)环境，系统架构和电路设计架构均明显体现了这一点。它利用片上PLL从LR时钟或外部晶振获得主时钟，因而无需独立的高频主时钟，并且也可以结合抑制位时钟使用。DAC和ADC设计均采用ADI公司最新的连续时间架构，使电磁辐射进一步降低。通过使用3.3 V电源，功耗达到最小，辐射也进一步降低。

应用

• 汽车音频系统
• 家庭影院系统
• 机顶盒
• 数字音效处理器

• PLL产生的主时钟或直接主时钟
• 低电磁辐射设计
• DAC动态范围和SNR：108 dB；ADC动态范围和SNR：107 dB
• THD + N：−94 dB

• Linux 驱动器
• 3.3 V单电源
• 兼容5 V逻辑输入
• 支持24位和8 kHz至192 kHz采样速率
• 欲了解更多特性，请参考数据手册

AD1938WBSTZ，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 105C，AD官网报价：7.05（100-499个）；5.64（1000+个）

AD1938WBSTZ-RL，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：-40 to 105C，AD官网报价：7.05（100-499个）；5.64（1000+个）

AD1938YSTZ，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 105C，AD官网报价：

AD1938YSTZRL，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：-40 to 105C，AD官网报价：

EVAL-AD1938：AD1938 评估板

本页面提供有关评估AD1938的评估板文档和订购信息。

---

EVAL-ADUSB2EBZ：ADUSB2EBZ评估板

ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。

安装USBi板的步骤如下：
将USB电缆连接到PC上的空闲USB端口和USBi板上。 Windows将会运行“发现新硬件向导”。 选择“从列表或特定位置安装”，然后单击“下一步”。 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
在SigmaStudio中使用USBi：
如需在SigmaStudio和USBi板之间进行通信，则必须在原理设计图中加入一个通信通道模块。如需定位该模块，选择“硬件配置”选项卡，并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录，然后选择USBi模块。



该模块为多个处理器(IC/DSP)提供连接，允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议（SPI或I²C）和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址，才能正常工作。有关寻址方面的更多信息（如ADR_SEL、ADDR0或ADDR1引脚），请参见器件的数据手册。USBi默认协议为I²C；如需使能SPI，必须首先通过模块的下拉菜单选择SPI地址，然后执行三次写操作（如点击3次“寄存器读/写”窗口中的“写”按钮）。USBi硬件提供LED，表示电流模式（I²C或SPI）。
