AD1584的基本参数

制造厂商：AD
产品类别：基准电压源
技术类目：串联基准电压源
功能描述：4.096 V微功耗、精密串联模式基准电压源
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD1584的产品详情：

AD1582/AD1583/AD1584/AD1585是低成本、低功耗、低压差、精密带隙基准电压源。它们均为三引脚（串联）器件，采用紧凑的3引脚SOT-23表贴封装。这些基准电压源具有多功能特性，适合用于电池供电的3 V或5 V系统中，这些系统的电源电压变化较大，并且需要将功耗降至低点。

AD1582/AD1583/AD1584/AD1585的出色精度和温度稳定性源于片内元件的精确匹配和热跟踪特性。利用温度漂移曲率校正专利设计技术，可以使电压输出温度特性的非线性度降至较小。

AD1582/AD1583/AD1584/AD1585串联模式器件可以为负载提供最高5 mA的源电流或灌电流，并且只需200 mV的电源电压裕量便可有效地工作。这些器件耗用的最大静态电流为70 μA，电源电压变化范围仅为1.0 μA/V。与传统分流器件相比，这些器件具有极为突出的优势。通过输入串联电阻，不再会浪费宝贵的电源电流，而且在所有的输入电平均可实现高功效。

AD1582/AD1583/AD1584/AD1585分为A和B两级，提供小尺寸SOT-23封装。所有等级产品的额定温度范围均为−40°C至+125°C工业温度范围。

应用

便携式电池供电设备，例如：笔记本电脑、蜂窝电话、寻呼机、PDA、GPS和DMM
计算机工作站；适合用于各种视频RAMDAC
智能工业发射器
PCMCIA卡
汽车
磁盘驱动器
3 V/5 V、8位/12位数据转换器

AD1584的优势和特点：

串联基准电压源（2.5 V、3 V、4.096 V、5 V）
低静态电流：70 µA（最大值）
电流输出能力：±5 mA

宽电源电压范围: VIN = VOUT + 200 mV 至12 V
宽带噪声（10 Hz至10 kHz）：50 µV（均方根）
额定温度范围：
−40°C至+125°C
紧凑的SOT-23表贴封装
通过汽车应用认证

AD1584具体的完整产品型号参数及价格（美元）：

AD1584ARTZ-REEL7，封装：3-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.77（1000+个）

AD1584BRTZ-REEL7，封装：3-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.07（1000+个）

AD1584的评估套件：

AD1584ARTZ-REEL7，封装：3-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.77（1000+个）

AD1584BRTZ-REEL7，封装：3-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.07（1000+个）

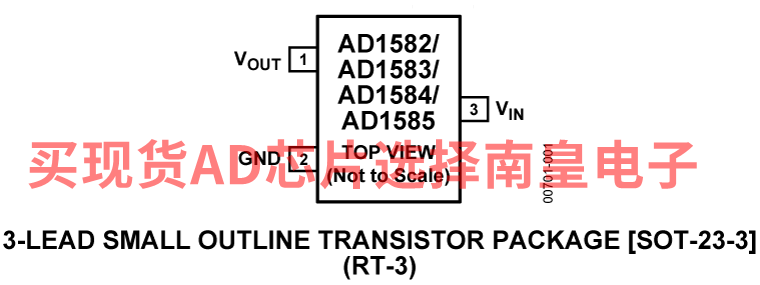

AD1584的电路图解：
